Обзор маршрутизатора N100RE от IXBT

19.07.2018

Корейский бренд сетевого оборудования Totolink мало известен на российском рынке, но некоторые его продукты у нас продаются.

В частности, несколько лет назад мы рассматривали роутер Totolink N300RT. Модель Totolink N100RE относится к начальному уровню и пережила уже несколько версий: первая версия вышла в 2015 году, а сегодня мы познакомимся с третьим поколением.

Модель имеет три проводных порта на 100 Мбит/с и беспроводную точку доступа с одной антенной на 150 Мбит/с в диапазоне 2,4 ГГц. Сегодня эти параметры можно назвать скорее даже не начальным уровнем, а эконом-вариантом. С другой стороны, если стоит задача обеспечить доступ к интернету в пределах одной небольшой квартиры для нескольких смартфонов, такого роутера вполне может быть достаточно. Существенно большее значение, на наш взгляд, сегодня имеет стабильность и возможности встроенного программного обеспечения. Все-таки по формальным аппаратным характеристикам разные модели сравнить несложно, а вот разобраться в их прошивках существенно труднее. Правда, надо заметить, что обычные пользователи редко интересуются какими-то специфическими возможностями — базового варианта функций «получить интернет по кабелю и раздать по Wi-Fi» им чаще всего достаточно.

Комплект поставки, внешний вид и аппаратная конфигурация

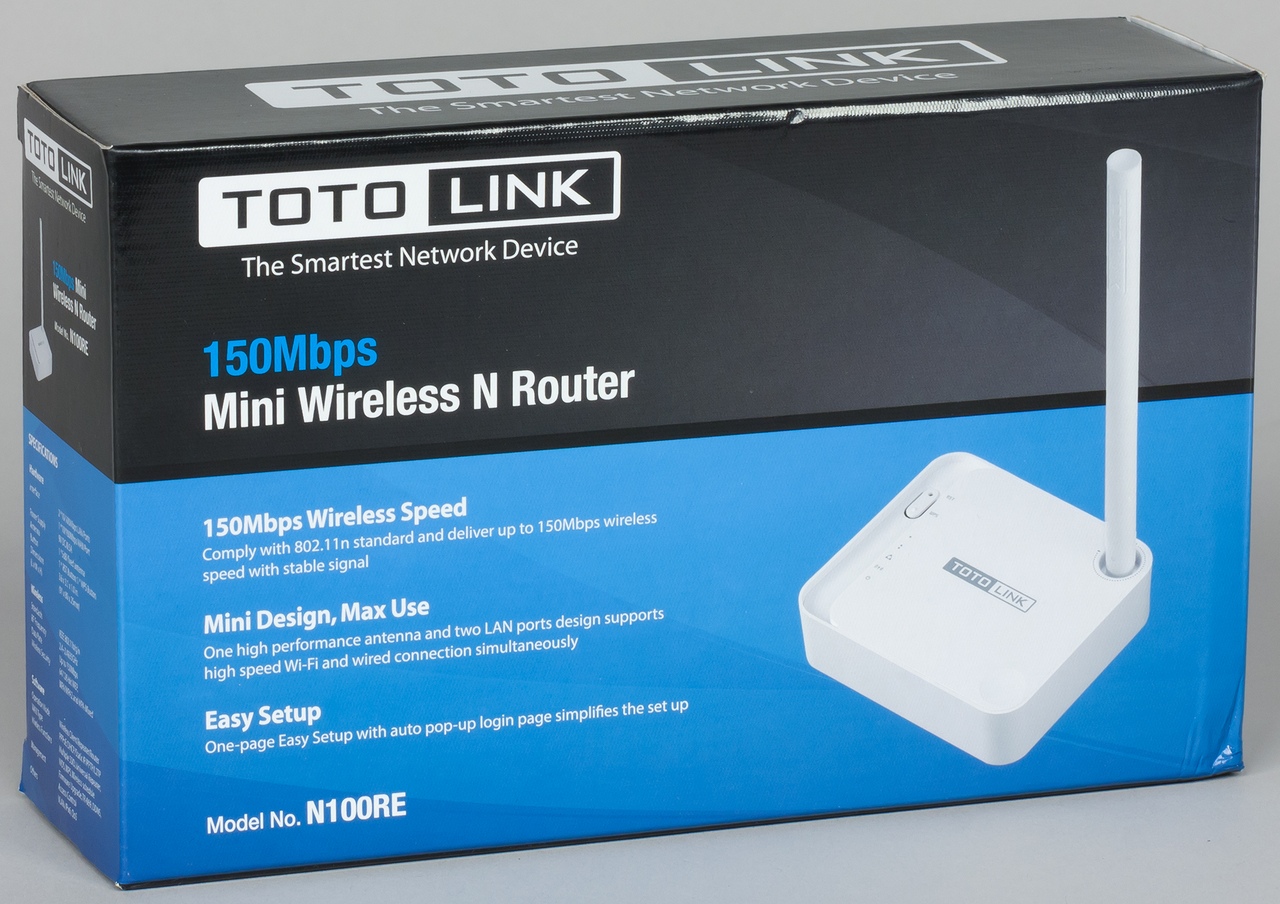

Роутер поставляется в небольшой картонной коробке с оформлением на английском языке. На ней традиционно присутствуют фотографии, варианты использования, технические характеристики и другая информация.

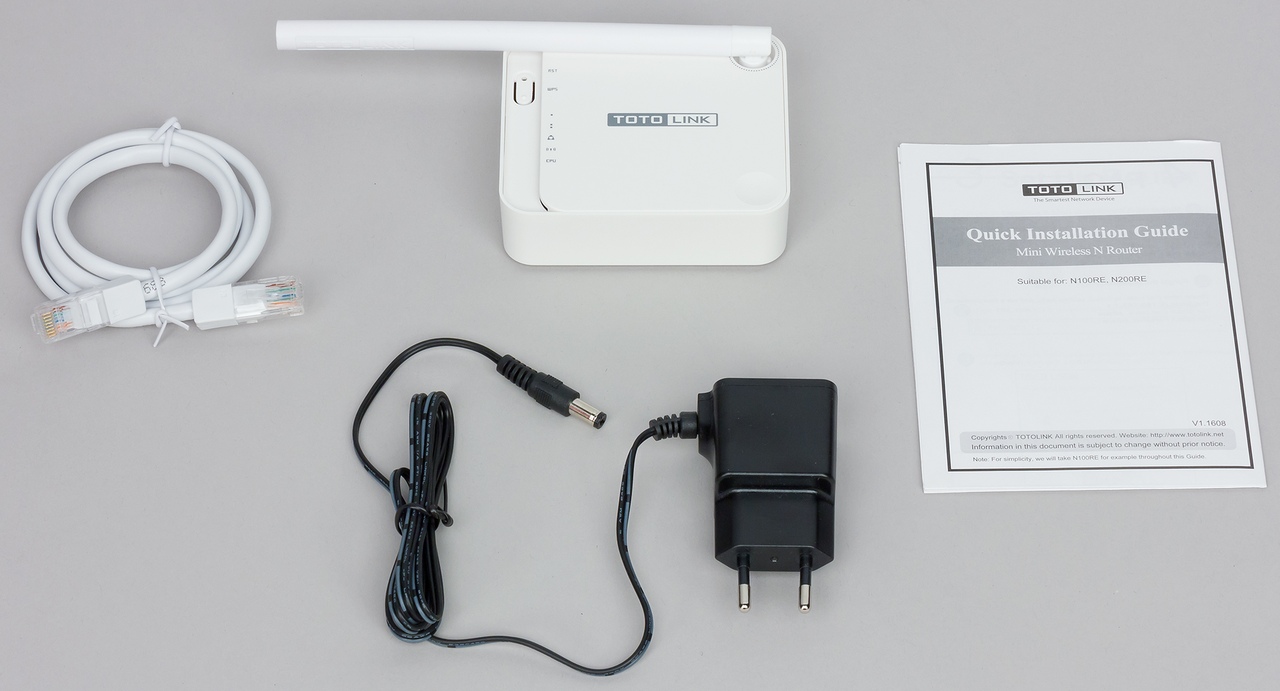

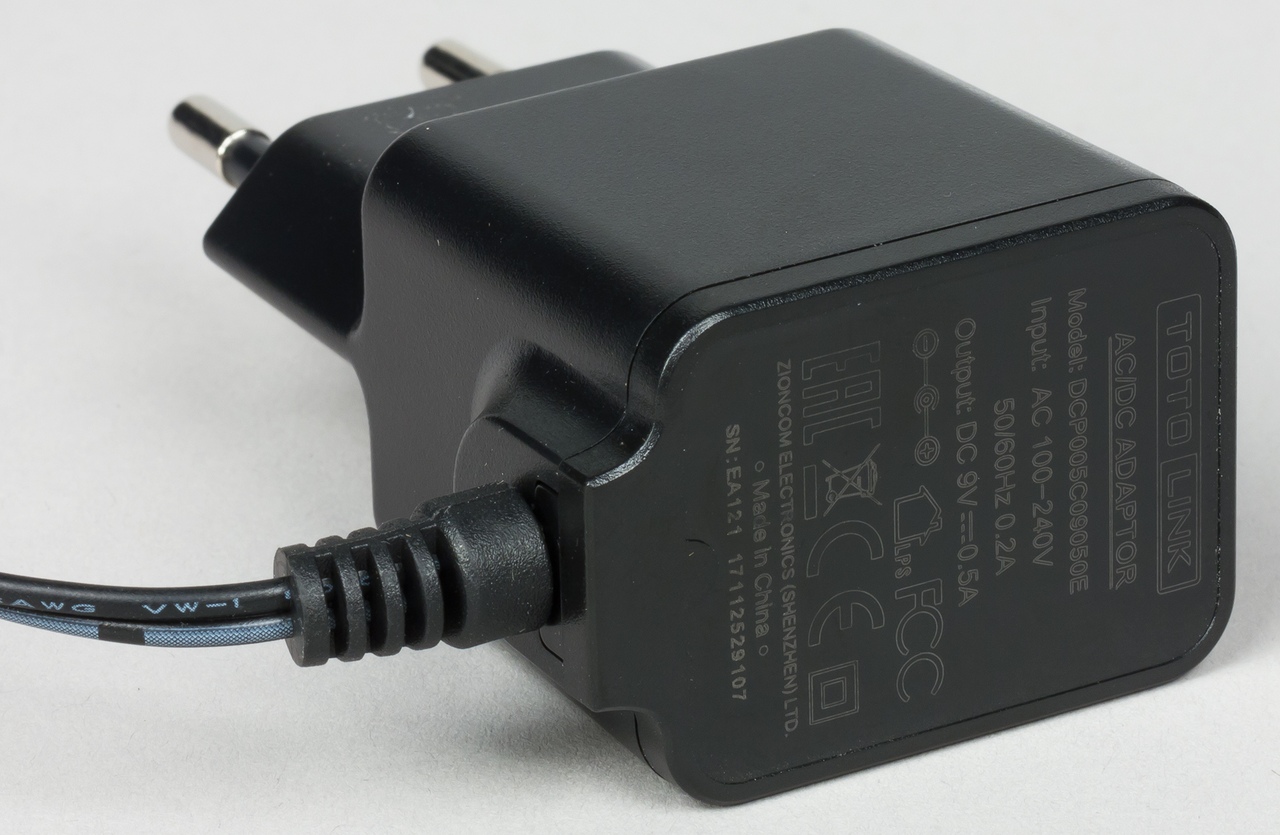

В комплект поставки входят блок питания на 9 В 0,5 А, патч-корд и краткая инструкция по установке в формате листовки. Ничего необычного здесь нет. Похвалим только компактный блок питания, который не будет блокировать соседние розетки в удлинителе.

Компания имеет локализованный сайт, но информации по рассматриваемой модели на нем нет. Из полезного можно отметить только эмулятор веб-интерфейса на английском языке.

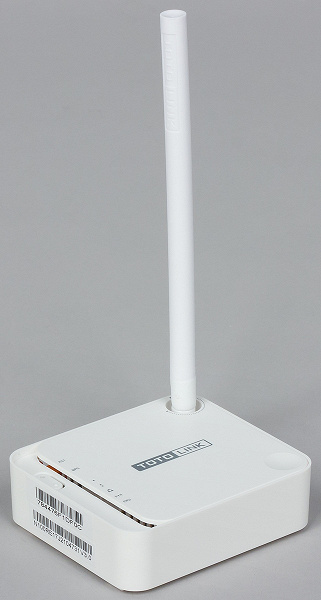

Роутер имеет компактный корпус из белого матового пластика. Дизайн можно назвать интересным для данного сегмента. По крайней мере, видно, что над ним поработали.

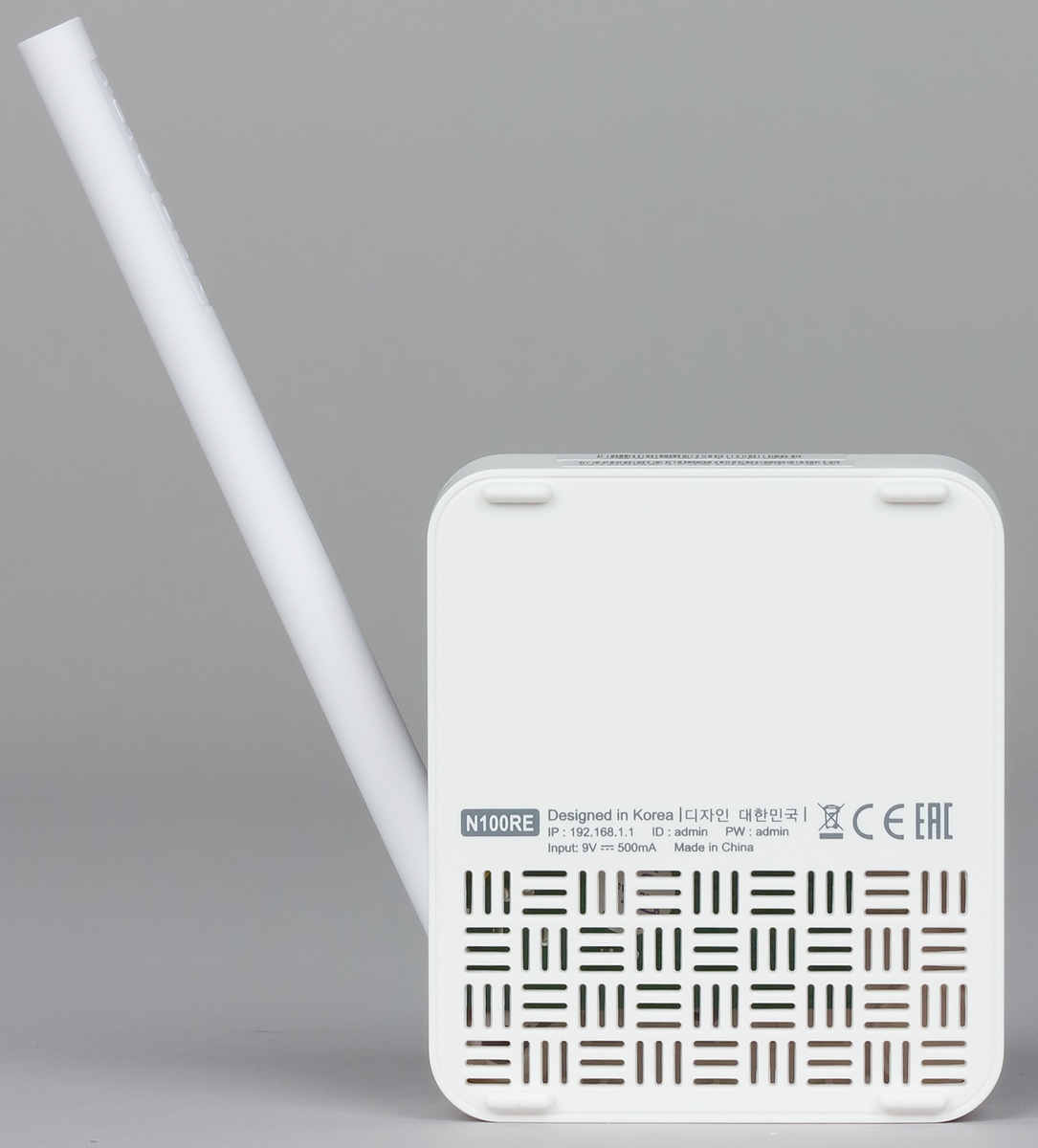

Габаритные размеры без учета антенны и подключения кабелей составляют 91×80×25 мм. Ножки выполнены из пластика, они немного поднимают устройство, так что решетки вентиляции на дне не блокируются. Возможности крепления на стену у этой модели нет.

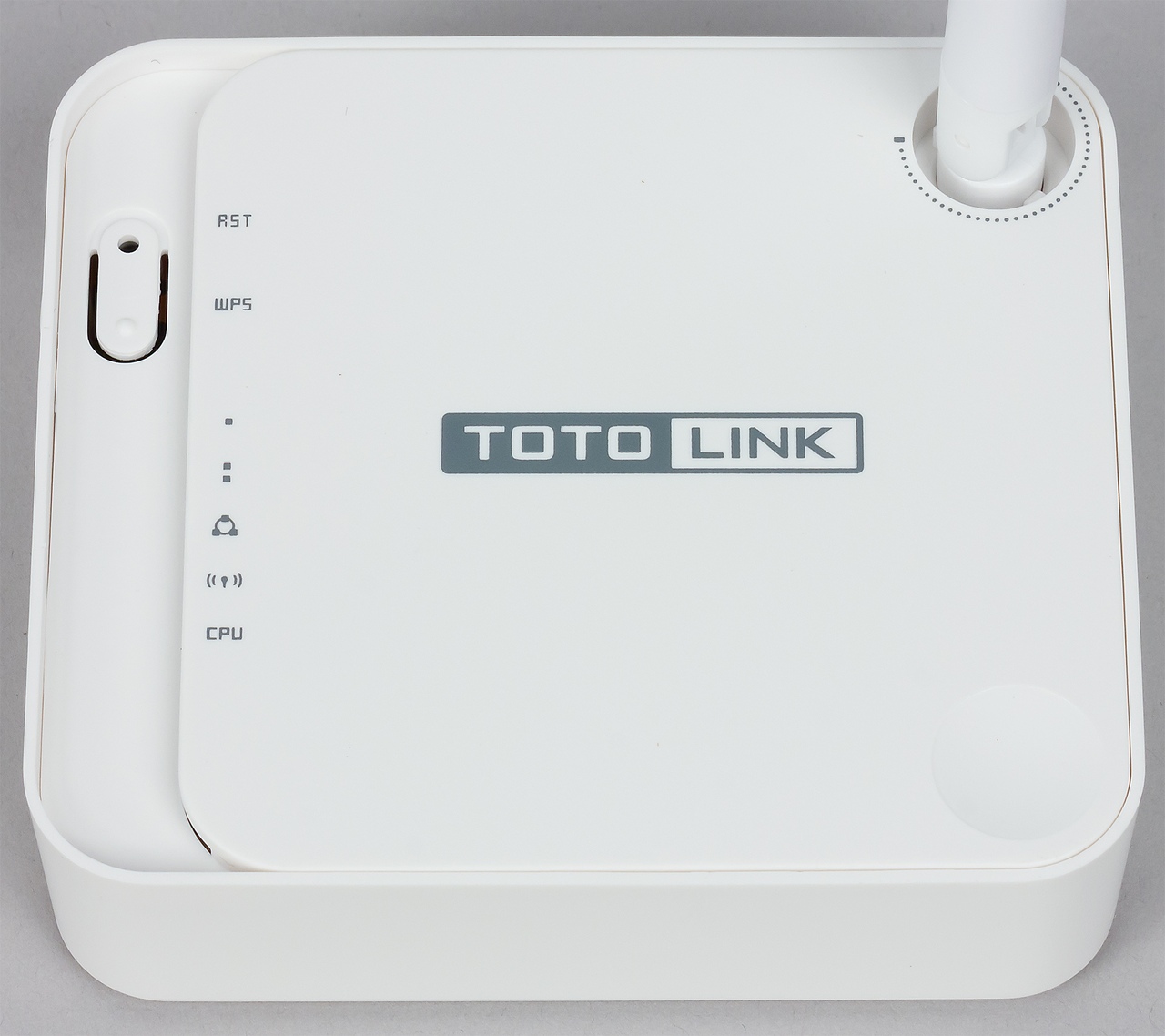

На верхней панели есть небольшое углубление, в котором скрываются пять неярких индикаторных светодиодов оранжевого цвета (два для проводных портов, интернет, Wi-Fi, статус), а также кнопки WPS и сброса. Последняя является скрытой и требует какого-нибудь тонкого предмета для нажатия.

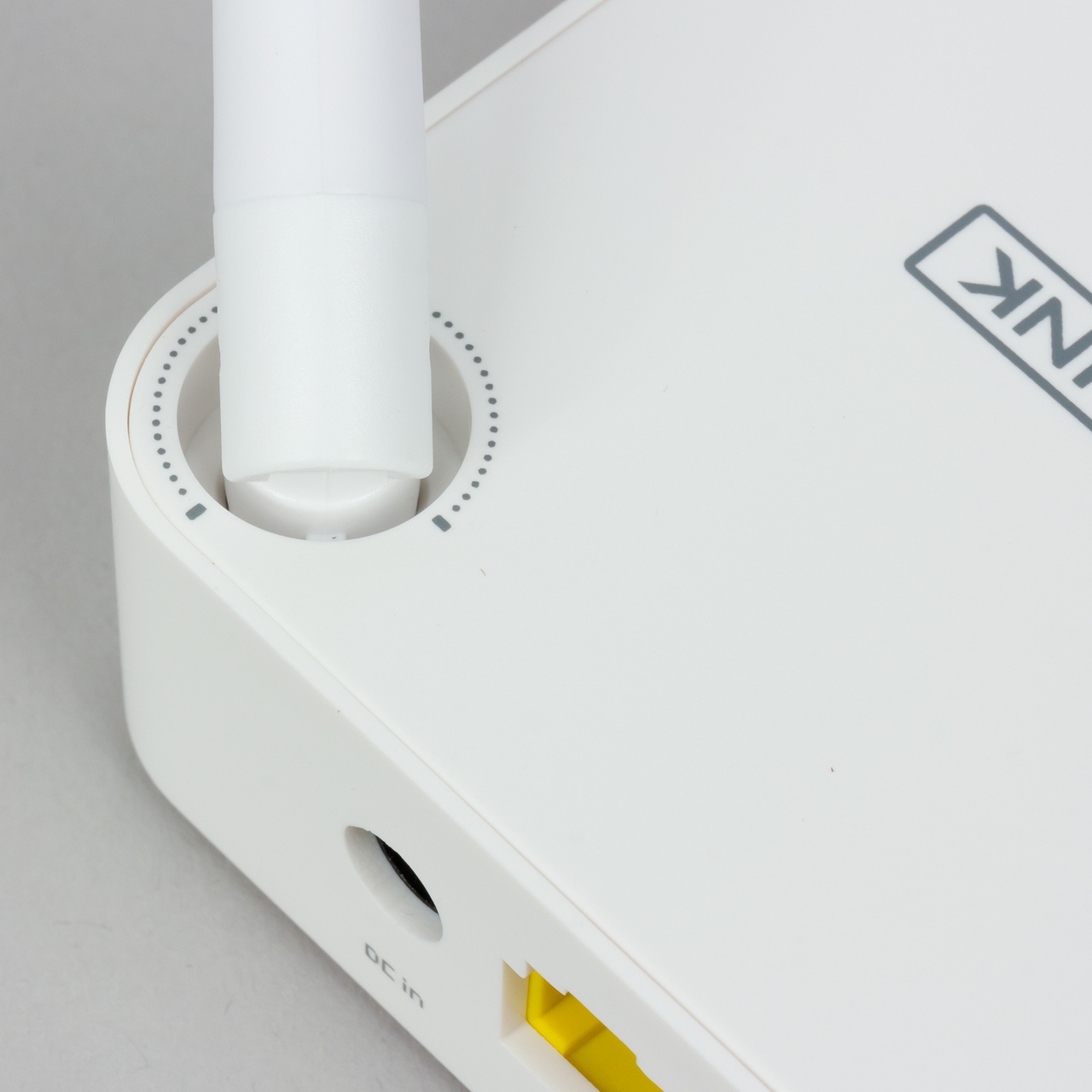

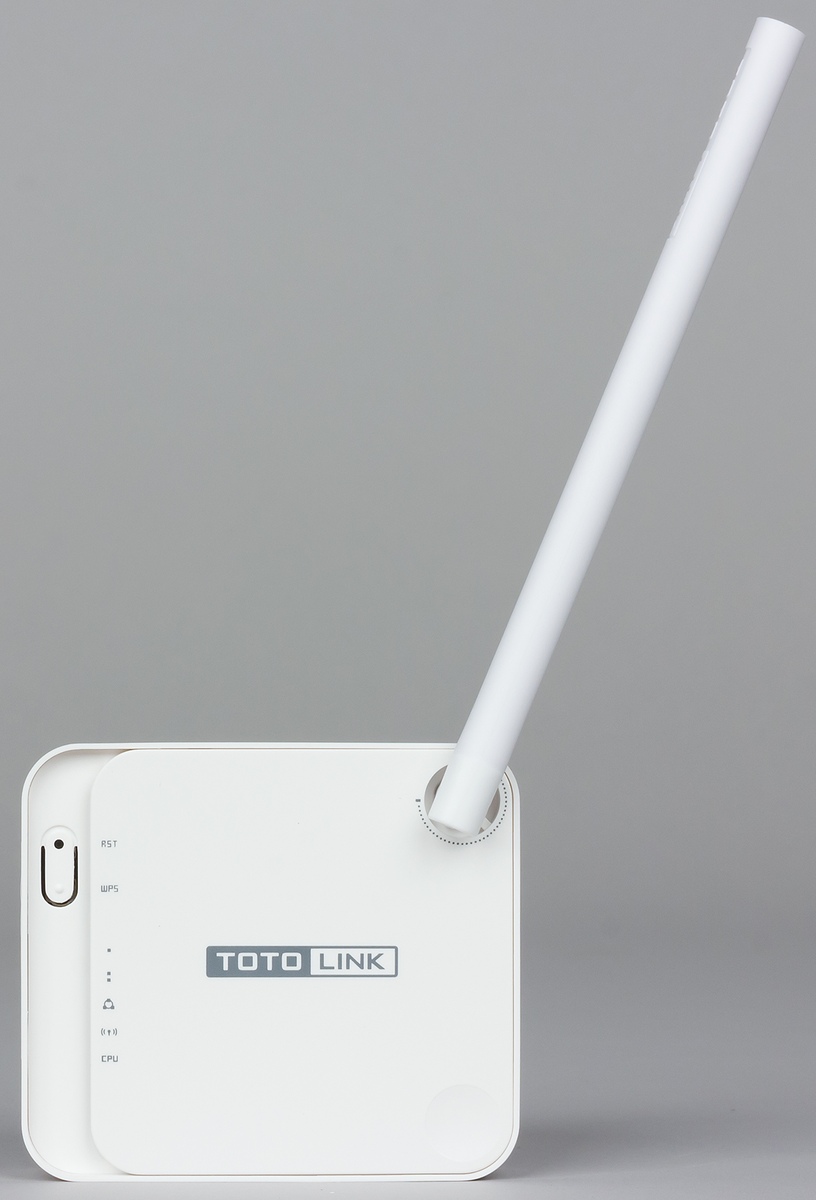

Индикаторы и кнопки имеют подписи, а в центре верхней панели мы видим логотип производителя. Здесь же расположена несъемная антенна, что достаточно необычно.

Она имеет две степени свободы, а длина ее подвижной части — около 15 сантиметров.

На задней панели находится вход для блока питания и три сетевых порта — один WAN и два LAN. Все подписано, а порты дополнительно отличаются цветом.

В целом дизайн и конструкция понравились. Несмотря на бюджетный сегмент, роутер производит приятное впечатление необычной формой корпуса и местом расположения антенны.

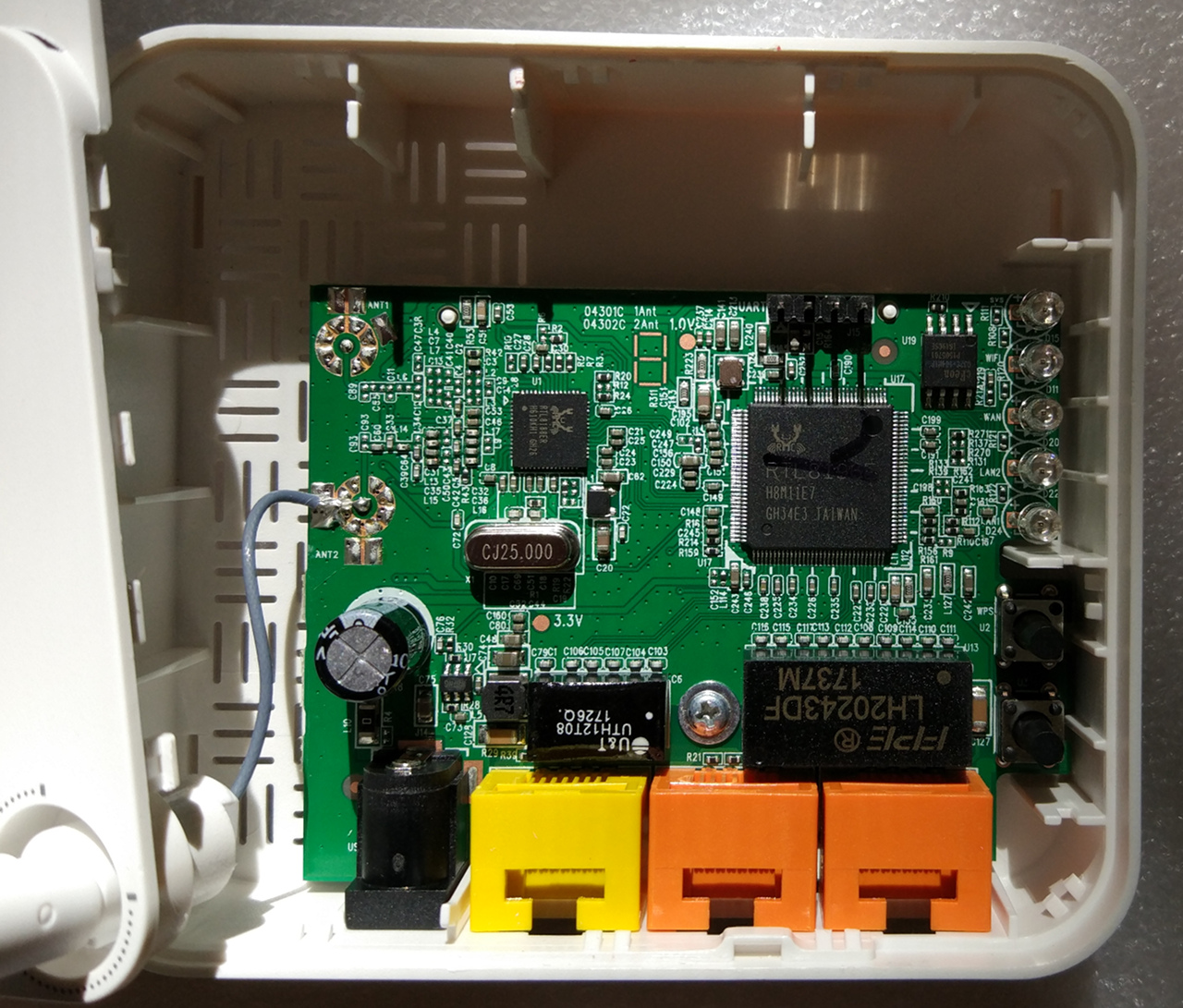

Роутер основан на SoC Realtek RTL8196E, имеет 32 МБ оперативной памяти и 4 МБ флэш-памяти для хранения прошивки. В нем же находится коммутатор для проводных портов. Радиоблок здесь внешний — Realtek RTL8188ER. Радиаторов на чипах нет, но это и не требуется. На печатной плате присутствует консольный порт, но прямого доступа к операционной системе через него нет.

Тестирование проводилось с прошивкой версии 3.2.4, выпущенной этим летом.

Настройка и возможности

Прежде всего, заметим, что в прошивке роутера есть и английский, и русский интерфейс, а также перевод на украинский язык. Правда, сразу попасть именно на русский у нас не получилось. Учитывая уровень устройства, ничего сложного в настройках нет, но все-таки для модели, рассчитанной на массовый сегмент, хорошо бы предусмотреть простой вариант переключения на русский язык или автоматический выбор исходя из настроек браузера.

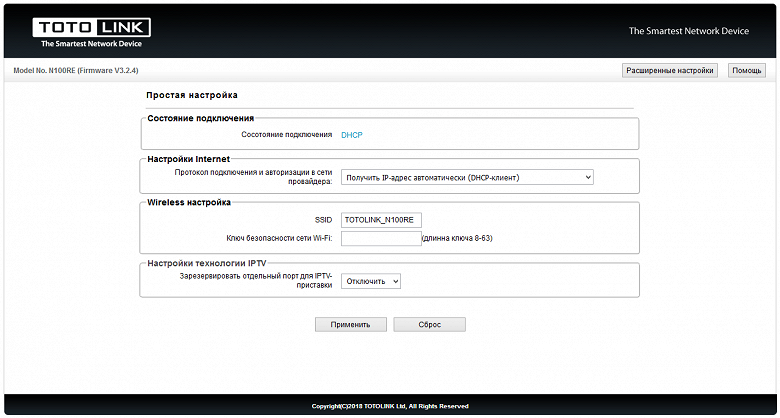

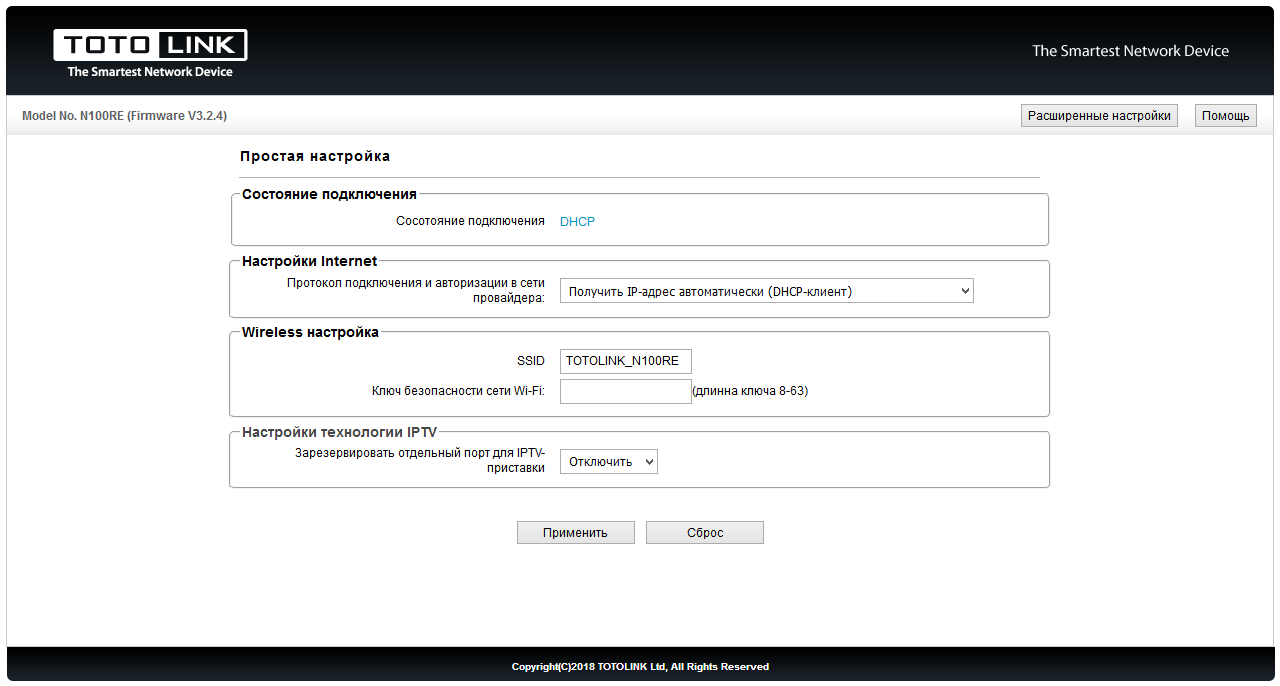

Никакого специального мастера настройки при первом подключении в роутере нет. После ввода имени и пароля пользователя вы попадаете на упрощенную версию с базовыми настройками: тип подключения к интернету, имя и пароль беспроводной сети, подключение приставки IPTV.

На самом деле, если у вас DHCP, то интернет будет работать «из коробки». Другое дело, что по умолчанию нет пароля на беспроводной сети, что сегодня не очень хорошо, и его в любом случае нужно будет установить. Если же этих параметров недостаточно — заходим в полную версию настроек.

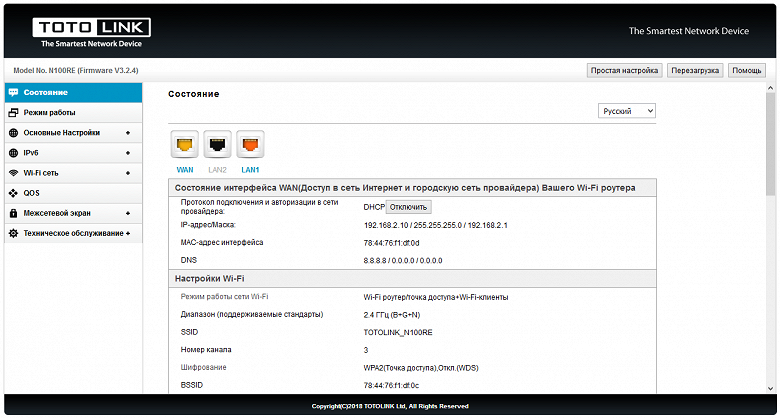

Дизайн меню стандартный: дерево пунктов в левой части окна, остальное справа. На странице «Состояние» отображается информация об активных проводных портах, параметрах WAN-соединения и точки доступа, а также версия прошивки, загрузка процессора и оперативной памяти.

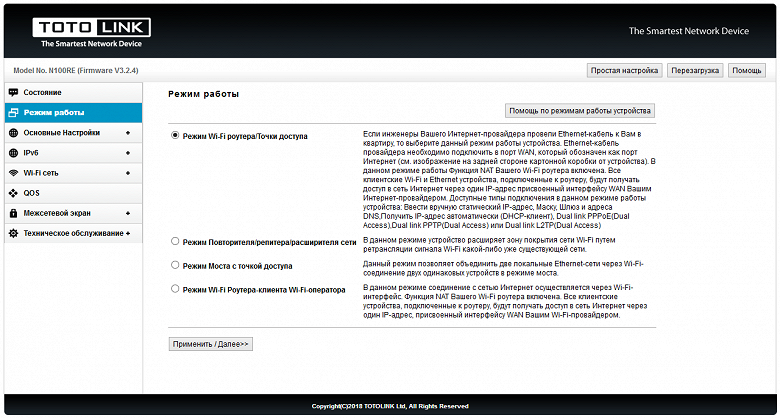

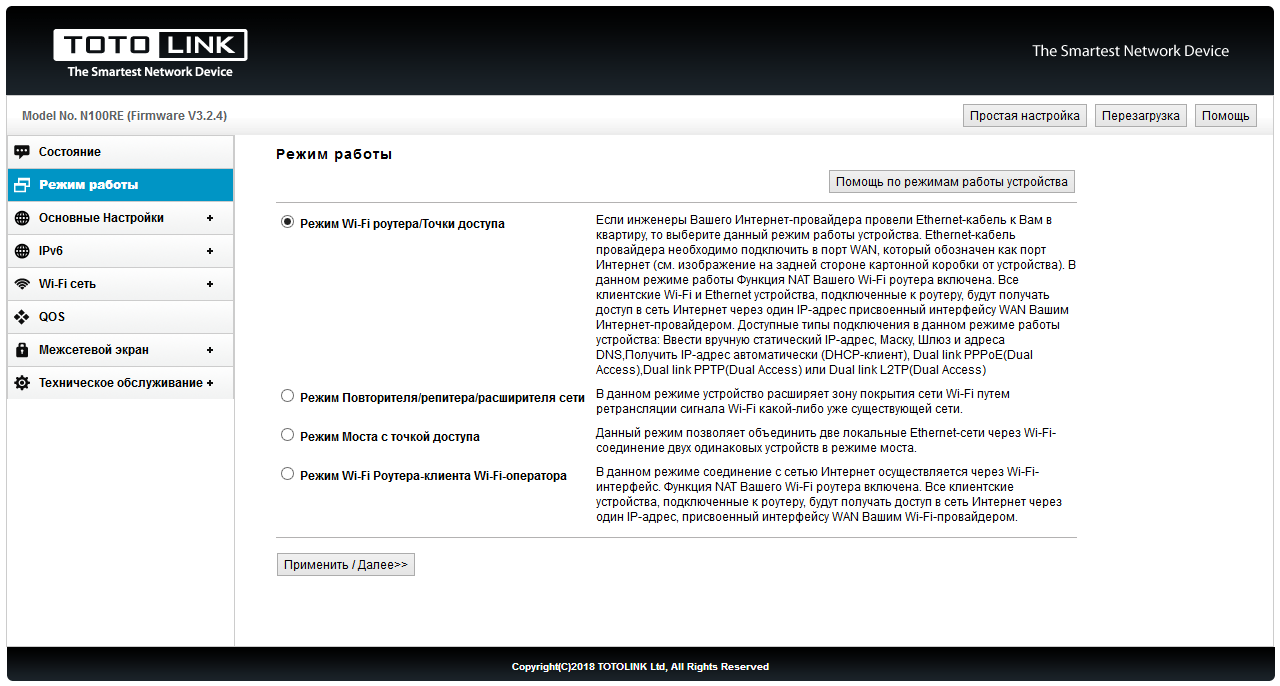

Устройство поддерживает не только режим роутера — оно может также выполнять роли беспроводного моста и расширителя беспроводной сети.

Группа страниц «Основные настройки» отвечает за выбор параметров подключения к провайдеру и за управление клиентами локальной сети. Роутер поддерживает варианты IPoE, PPPoE, PPTP и L2TP. Присутствует поддержка доступа к локальной сети оператора в конфигурациях с VPN. Через отдельный режим реализована работа с беспроводными операторами (WISP). В нем предусмотрено изменение MAC-адреса порта WAN, изменение порта веб-интерфейса, разрешение доступа к настройкам из интернета. Также отметим наличие поддержки IPTV.

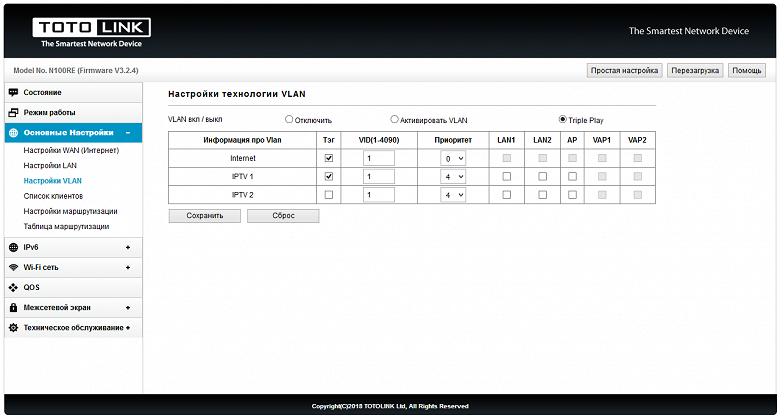

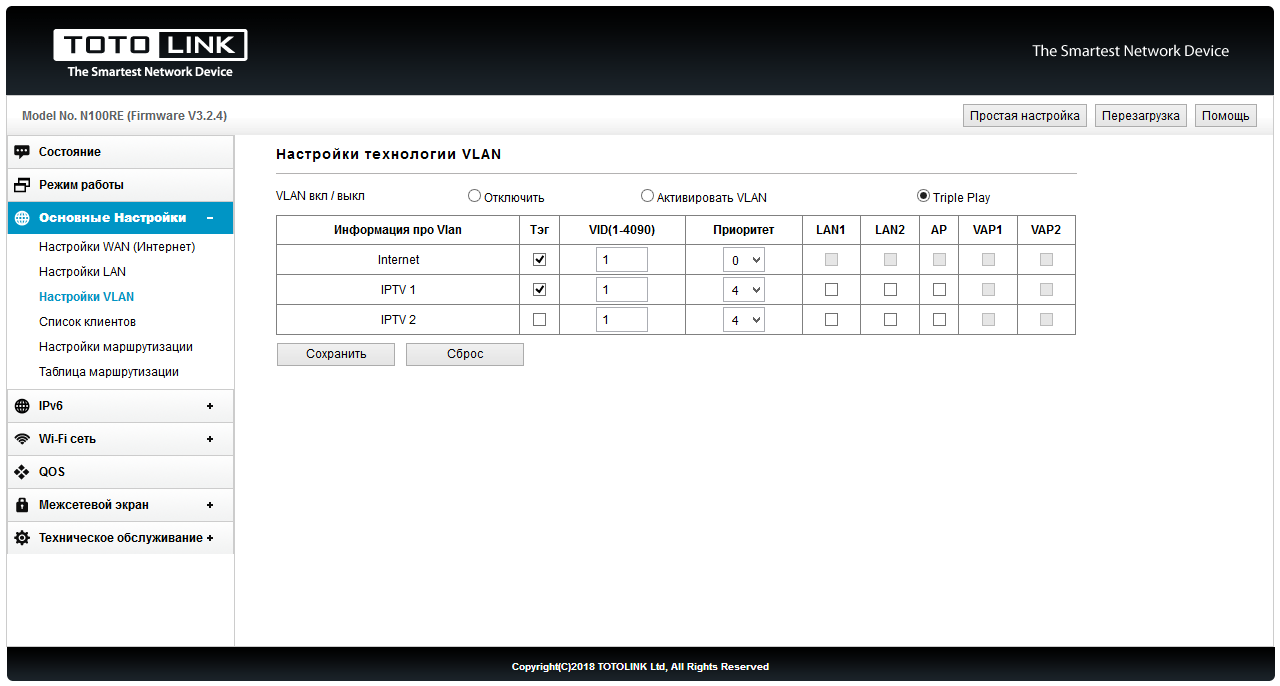

Кроме работы с мультикаст-трансляциями, IPTV-приставки могут подключаться с использованием технологии VLAN.

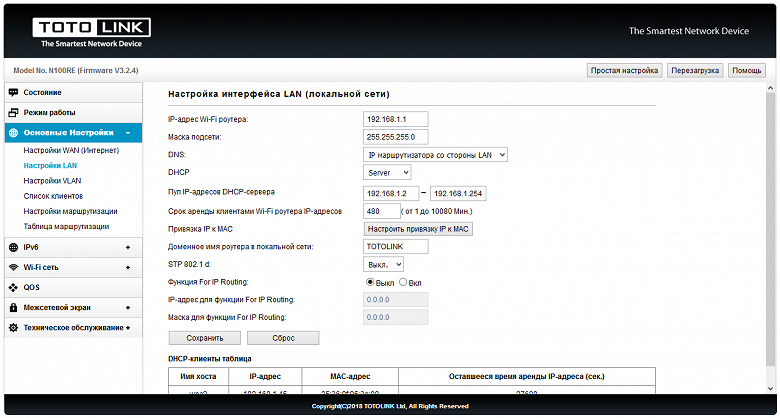

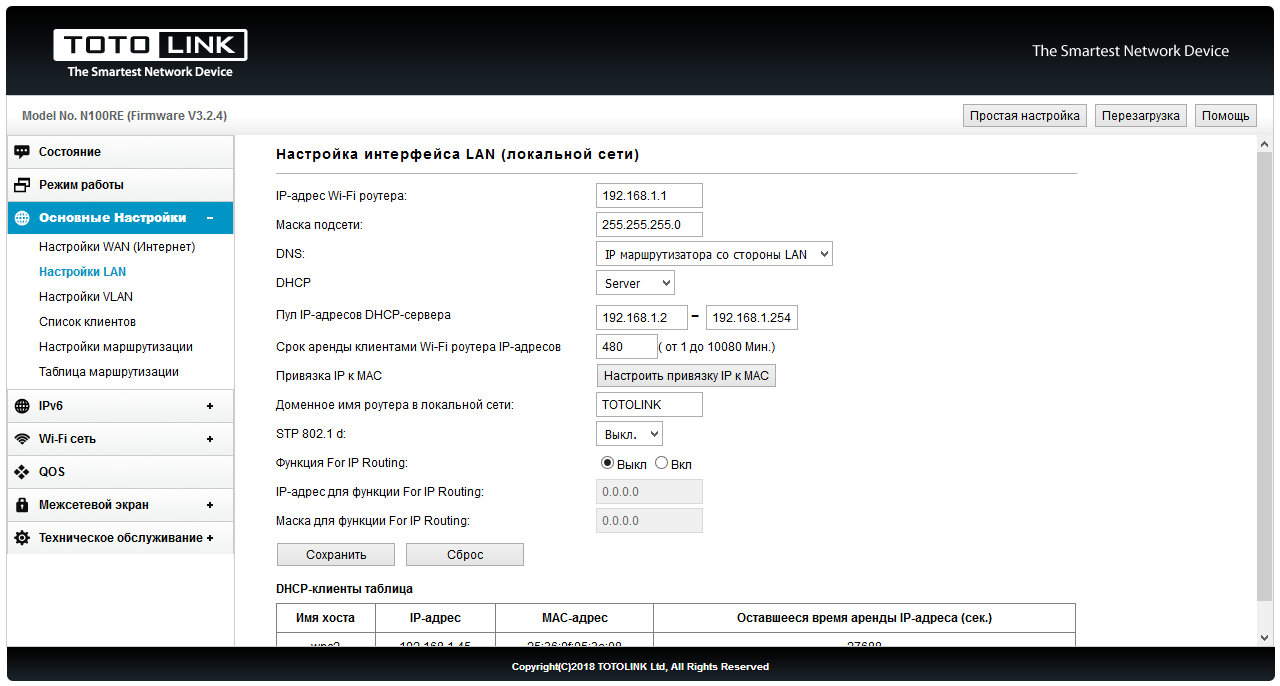

Что касается домашней локальной сети, то здесь все привычно: роутер выступает в роли сервера DHCP и автоматически назначает IP-адреса клиентам. В настройках указывается собственный адрес роутера, пул адресов для клиентов, есть возможность реализовать статические назначения MAC/IP. На отдельной странице можно посмотреть список текущих клиентов роутера.

Как и во многих других роутерах, здесь реализована поддержка динамической маршрутизации и есть возможность добавления собственных маршрутов. Впрочем, данные функции в бюджетном сегменте по факту используются редко.

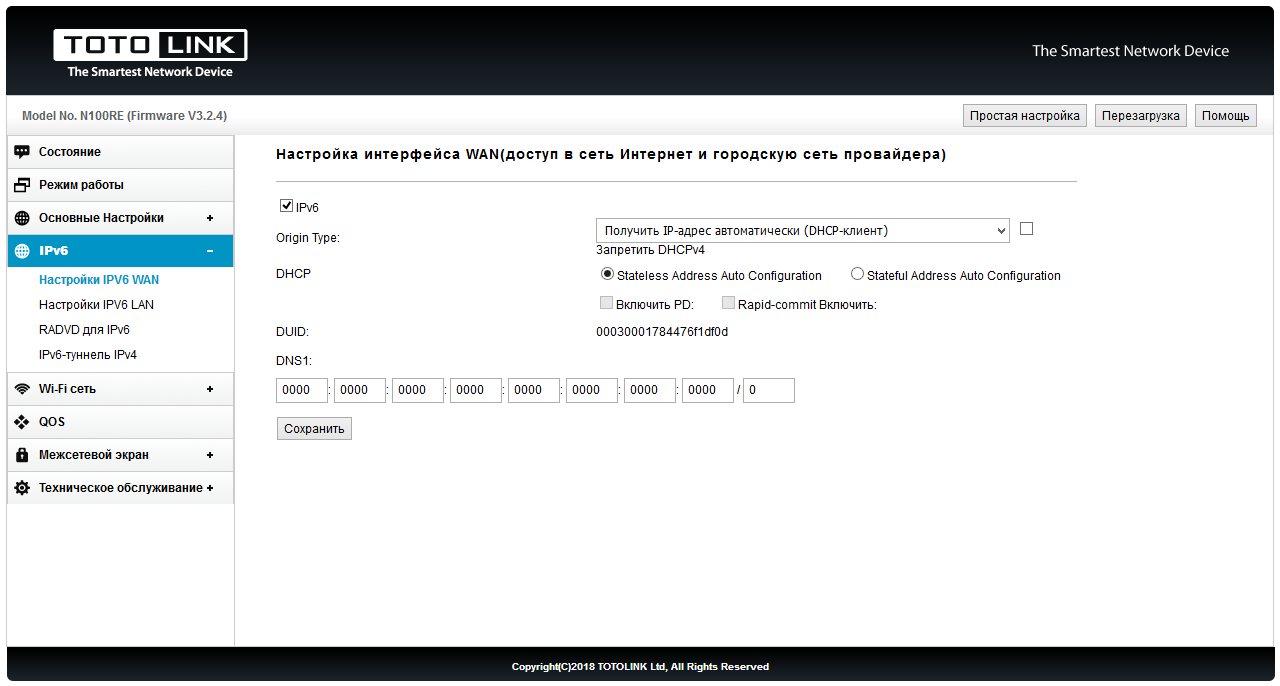

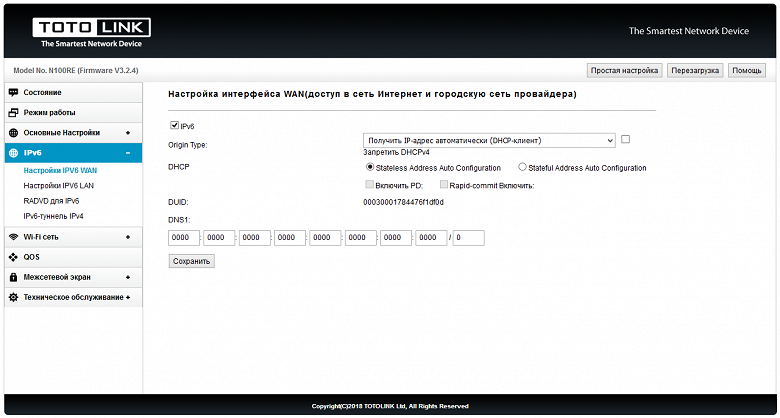

На будущее может оказаться полезной реализация протокола IPv6 (включая DHCP и RADVD). Правда, говорят о нем уже очень давно, а назвать его распространение массовым все еще нельзя. Так что с вопросами работоспособности и совместимости еще придется разбираться.

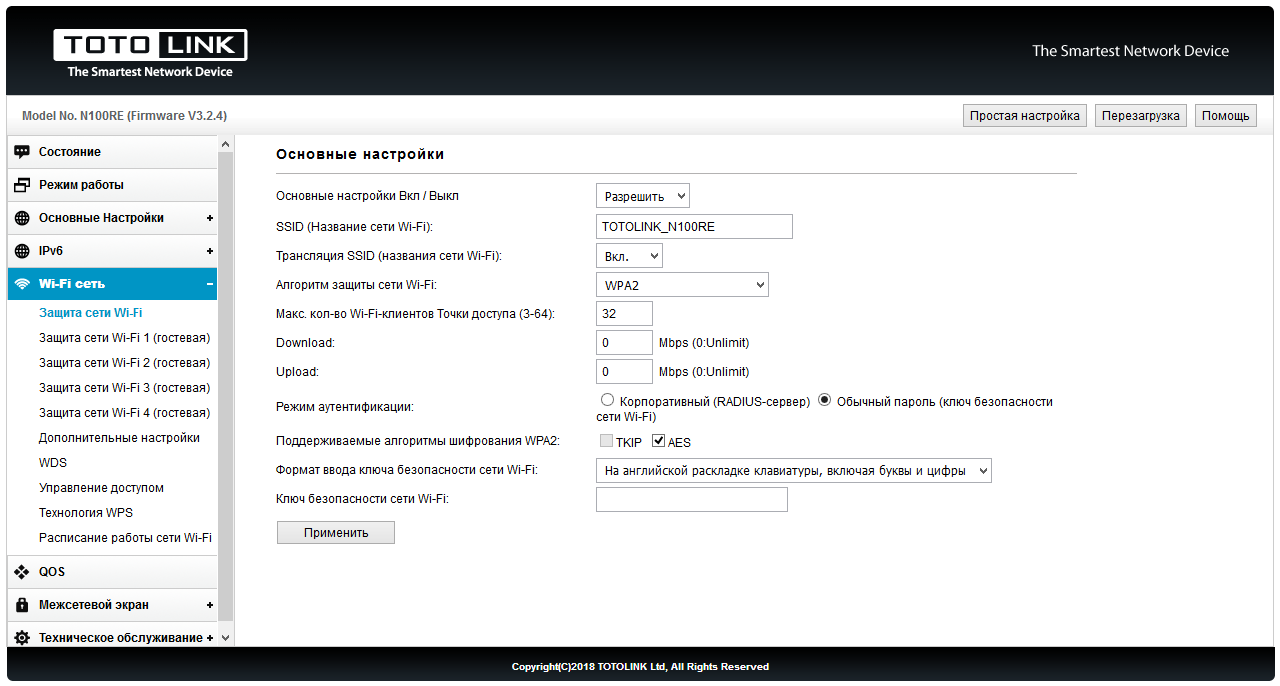

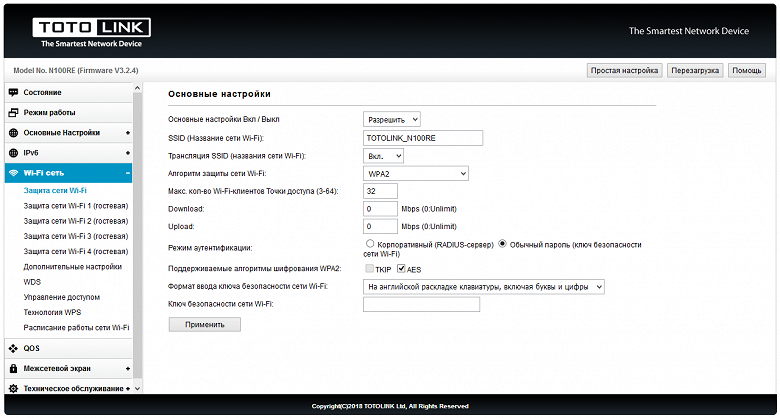

Основные настройки беспроводной точки доступа включают в себя выбор имени сети и режима защиты (включая WPA2 с паролем и через сервер RADIUS). Кроме того, можно ограничить число подключаемых клиентов, а также скорость их работы.

Дополнительно есть несколько тонких настроек беспроводной сети, в частности выбор региона, номера и ширины канала, выходной мощности и др. Кроме того, в прошивке предусмотрены технологии WDS и WPS, а также работа с черным или белым списком доступа клиентов. Полезной для домашних пользователей будет и установка расписания работы беспроводного модуля: можно выбрать до десяти интервалов с указанием дня недели и времени (с точностью до минуты).

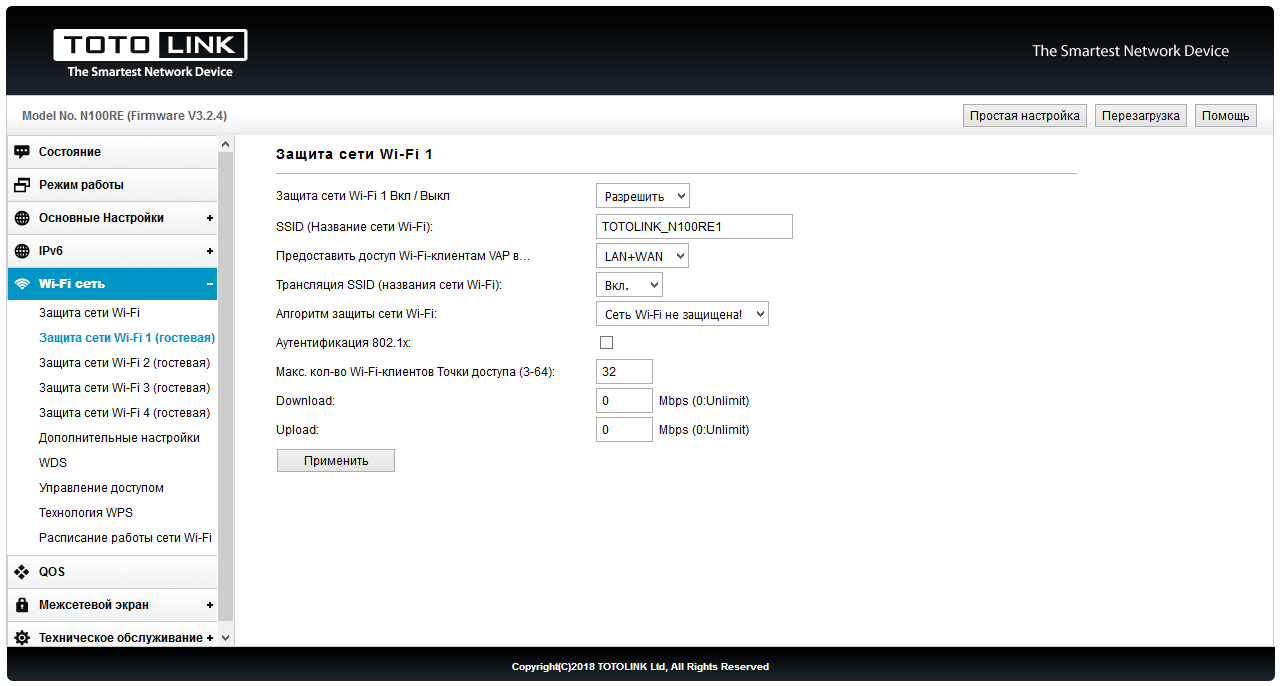

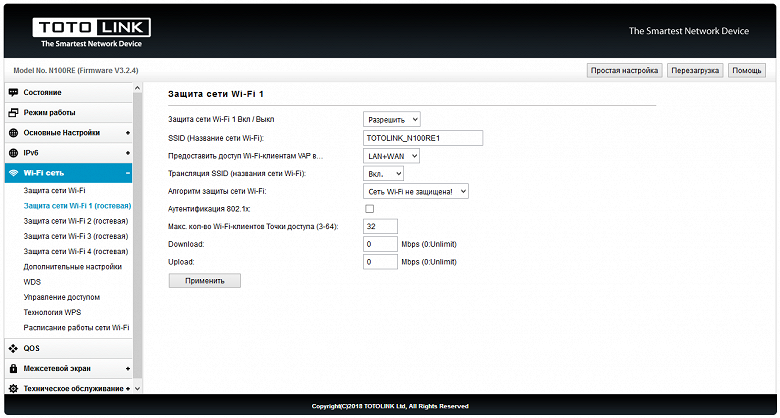

В качестве расширенной возможности отметим функцию создания гостевых беспроводных сетей в количестве до четырех включительно. Каждая может иметь собственное имя и режим защиты. Кроме того, можно ограничить доступ гостей только интернетом, заблокировав работу со своей домашней локальной сетью. Полезно будет и ограничить скорость для гостевых подключений.

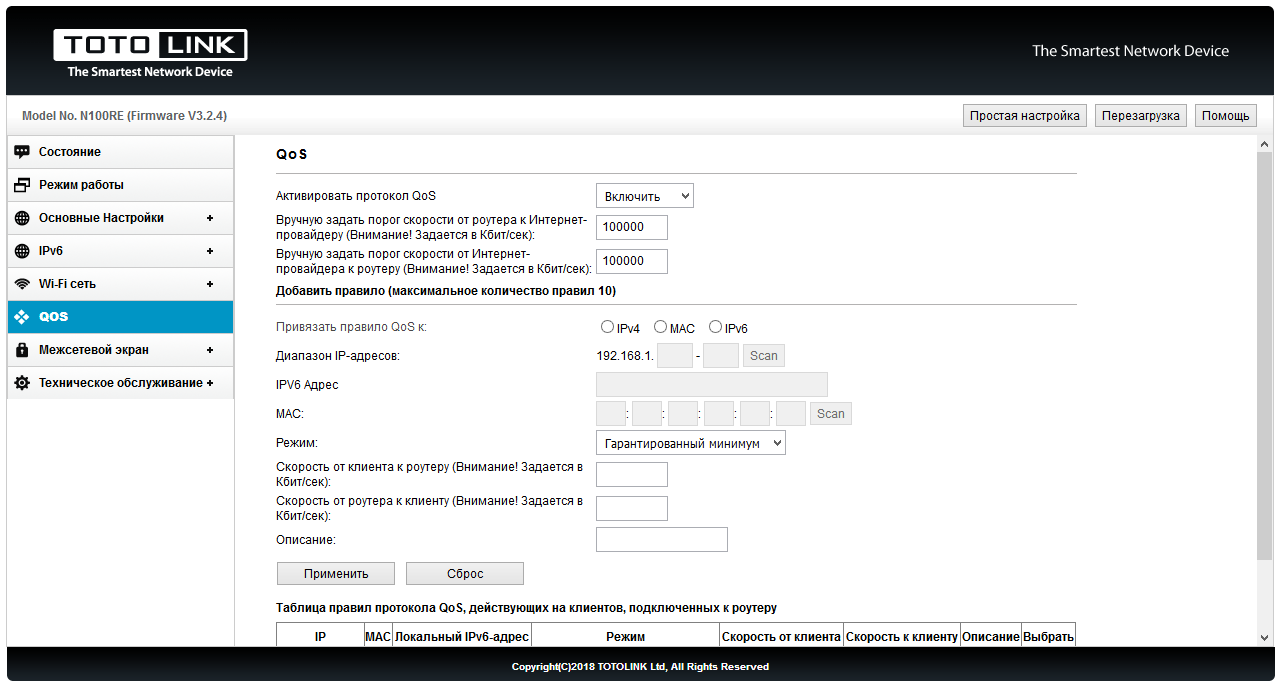

В роутере присутствует функция управления полосой пропускания QoS. В ней можно настроить ограничения для клиентов по их адресам IP или MAC. Однако надо понимать, что данный сервис очень требователен к вычислительным ресурсам, и на платформах со слабыми процессорами использовать QoS не очень комфортно. В данном случае простое включение сервиса даже без настройки правил снижает скорость маршрутизации в режиме IPoE примерно в два раза.

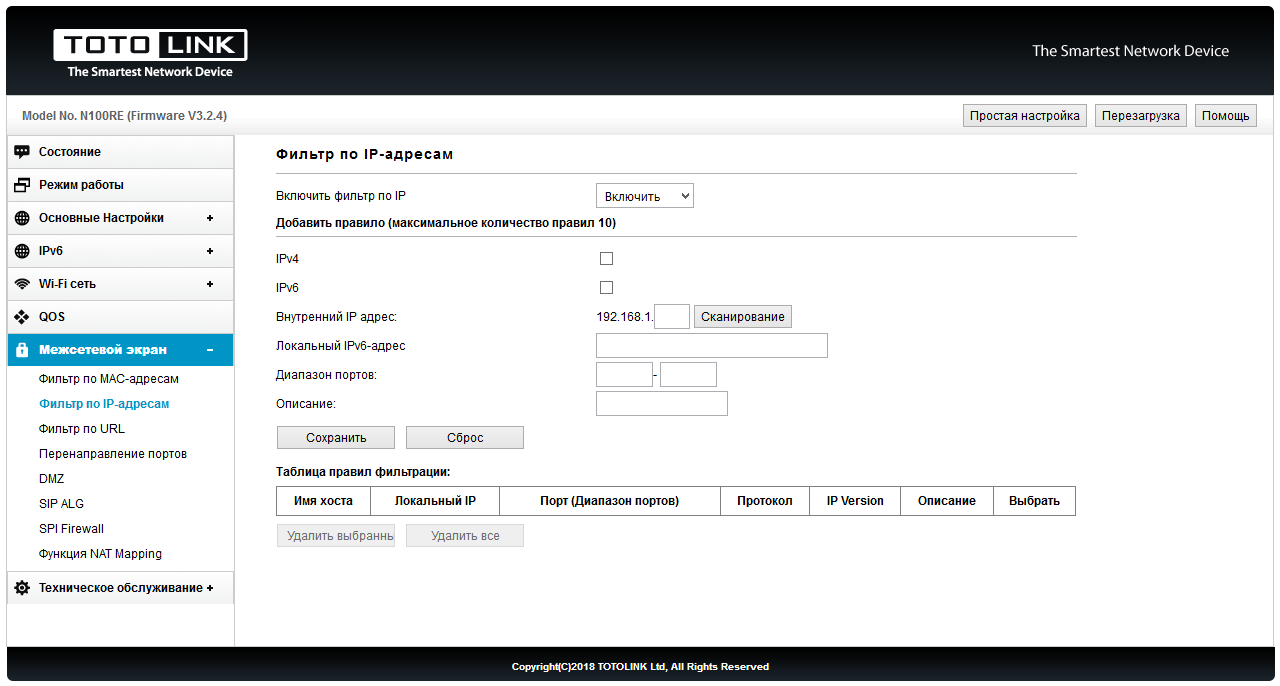

В разделе «Межсетевой экран» предусмотрена настройка фильтра доступа по MAC-адресам (полная блокировка доступа к интернету для устройств локальной сети или создание белого списка с разрешенным доступом), программирование правил по IP (блокировка доступа конкретному клиенту на заданные порты сервисов в интернете), фильтр URL (блокировка хостов по имени). Правда здесь есть ограничение на 10 правил в каждом случае, а фильтр по URL не всегда работает корректно.

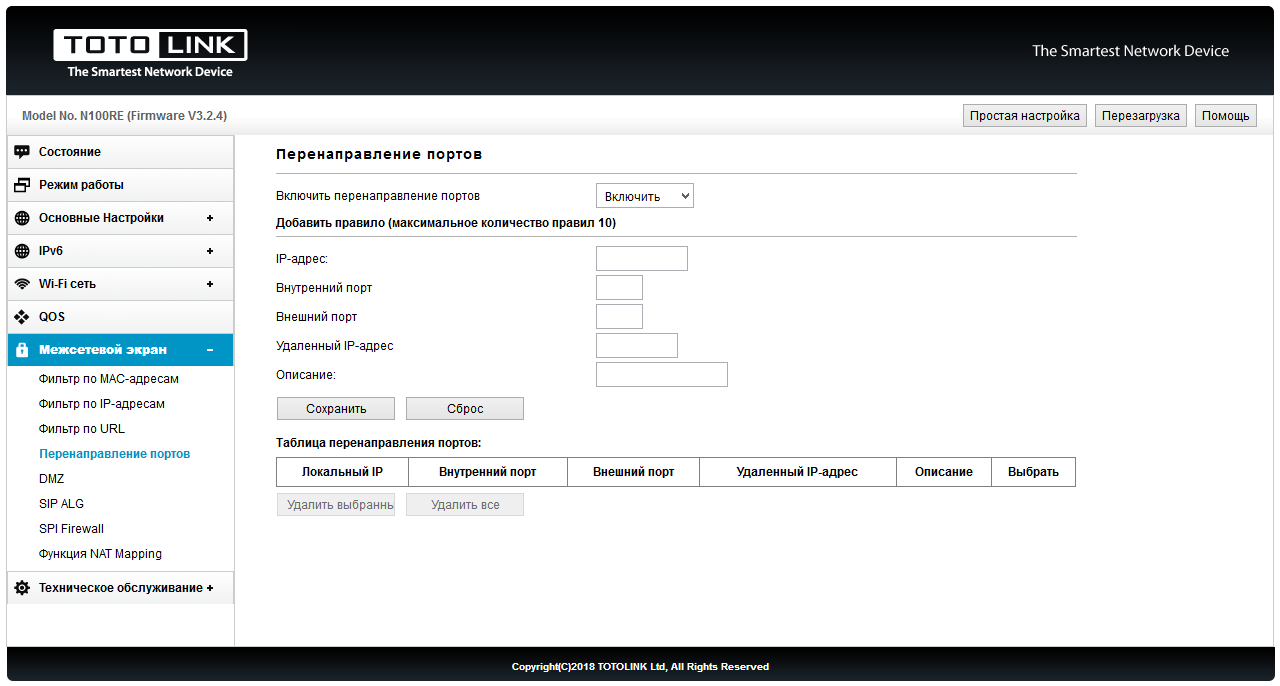

Кроме того, в этом разделе настраивается доступ из интернета к сервисам на компьютерах локальной сети: правила трансляции портов (в количестве до десяти) и DMZ. Поддержка UPnP у этого роутера также есть. Кроме того, заявлен SIP ALG.

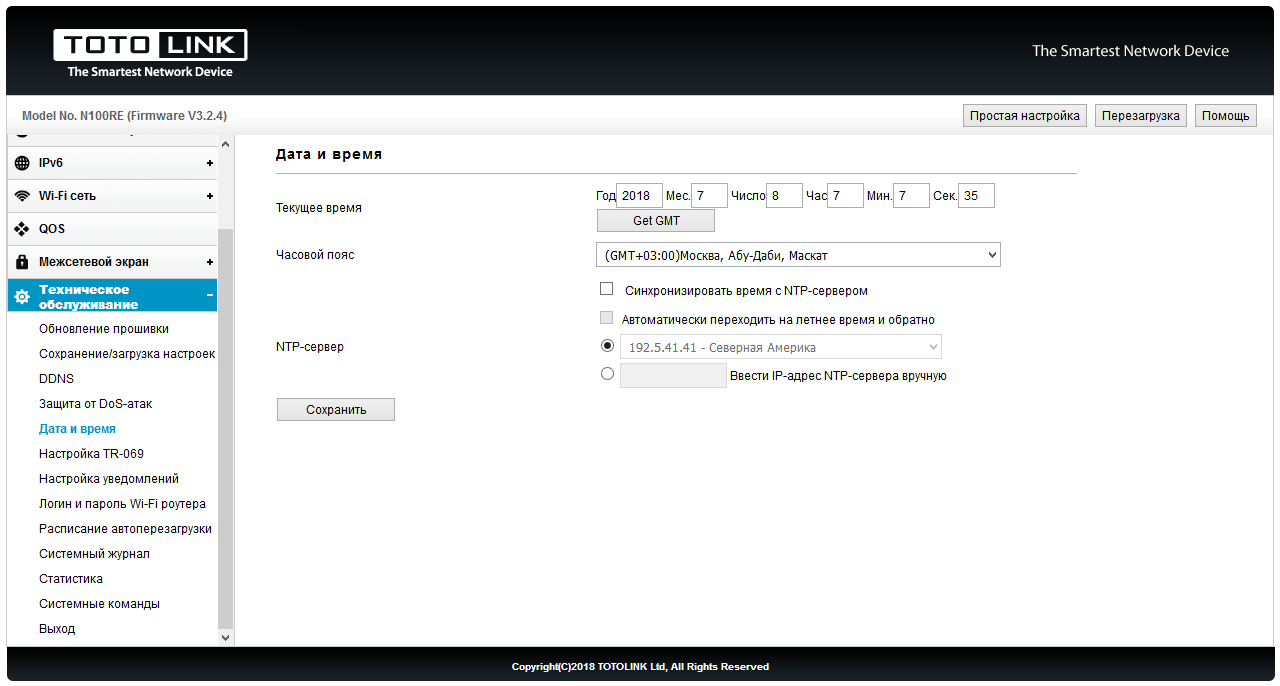

В группа «Техническое обслуживание» можно найти привычный набор из пункта обновления прошивки, сохранения/восстановления/сброса настроек, настройки времени, изменения логина и пароля доступа к роутеру, системного журнала (есть поддержка отправки на сервер syslog).

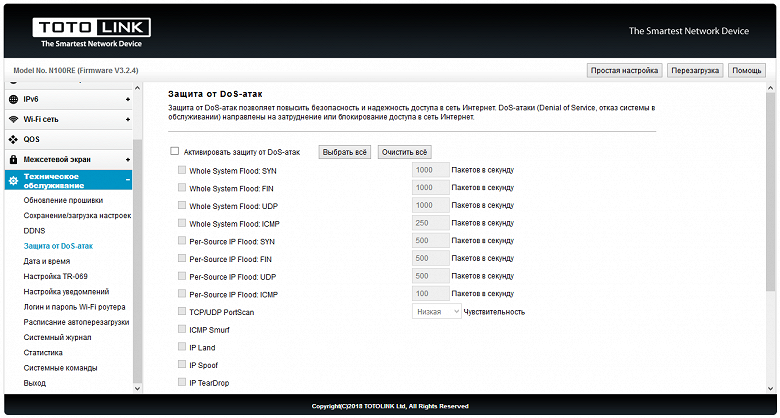

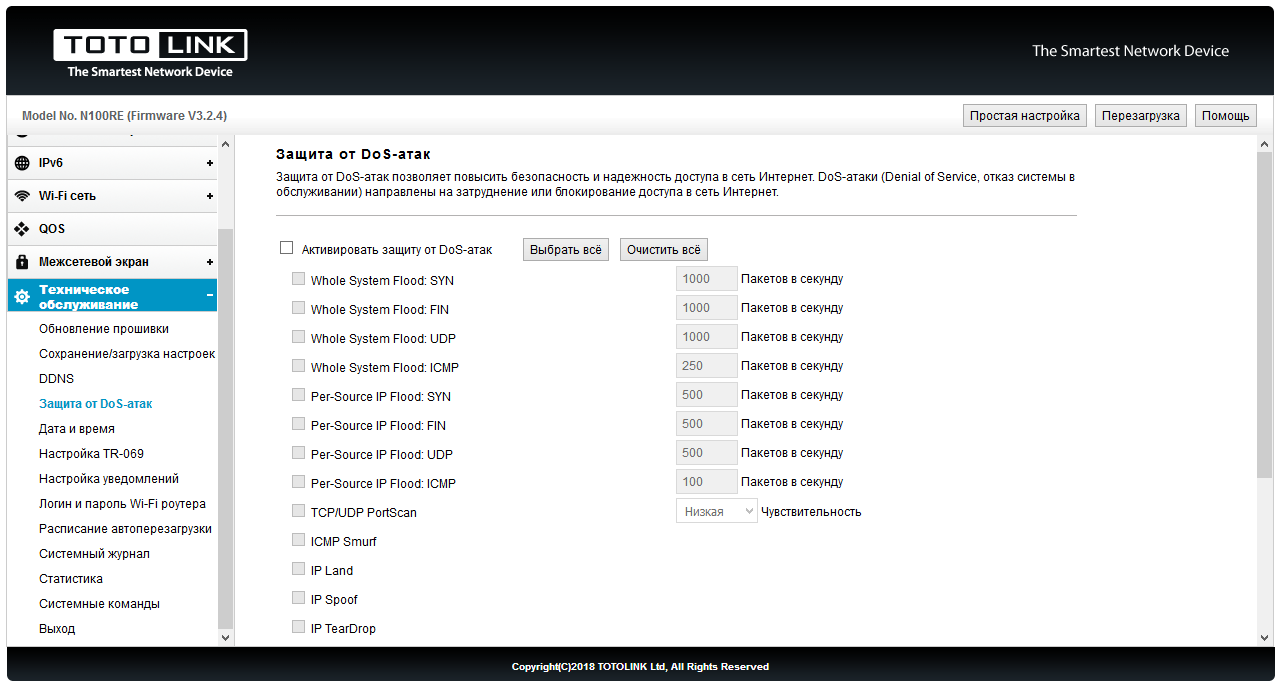

Сюда же включили настройки DDNS (три сервиса: DynDNS, TZO, NOIP), функции защиты от DoS-атак, статистику трафика по интерфейсам (в пакетах), расписание перезагрузки, запуск ping и trace route для диагностики соединения.

К роутерам бюджетного сегмента обычно не предъявляется специальных требований по расширенной функциональности, так что к прошивке Totolink N100RE у нас нет существенных замечаний. Из плюсов отметим наличие поддержки гостевых беспроводных сетей, расписания для Wi-Fi и функций работы с IPTV. Из минусов — открытая беспроводная сеть при настройках по умолчанию.

Тестирование

В данном материале этот раздел будет достаточно скромным по количеству графиков: все-таки в этот раз у нас недорогое устройство, и вариантов его использования немного. Кроме того, напомним, что проводные порты здесь рассчитаны на 100 Мбит/с, а беспроводная точка доступа имеет одну антенну и скорость подключения 150 Мбит/с.

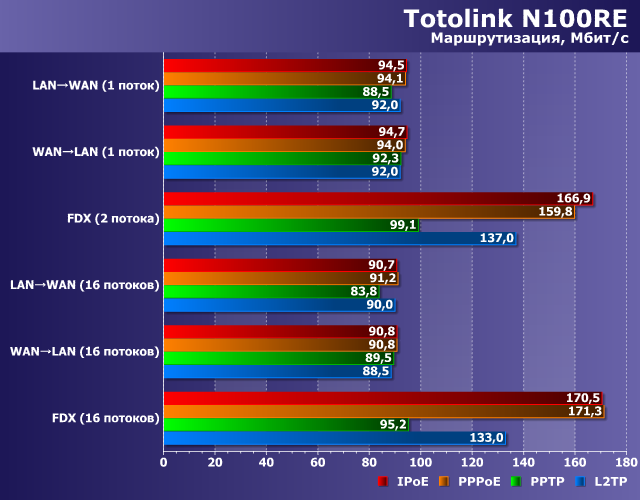

Начнем, как обычно, с маршрутизации.

Учитывая аппаратные характеристики роутера, можно сказать, что выступил он хорошо. В большинстве сценариев обеспечивается скорость приема и передачи данных около 90 Мбит/с. При этом все варианты, кроме PPTP, показывают неплохие результаты и в дуплексе.

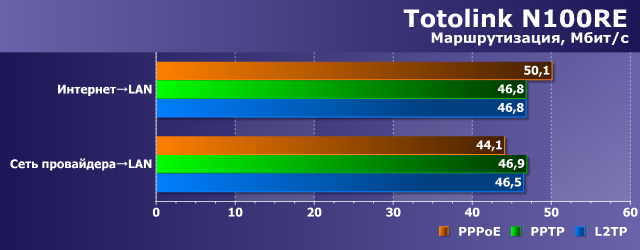

Дополнительно мы проверили с этой моделью работу функции Dual Access — одновременную загрузку информации из интернета и из локальной сети провайдера.

К этому сценарию также нет замечаний.

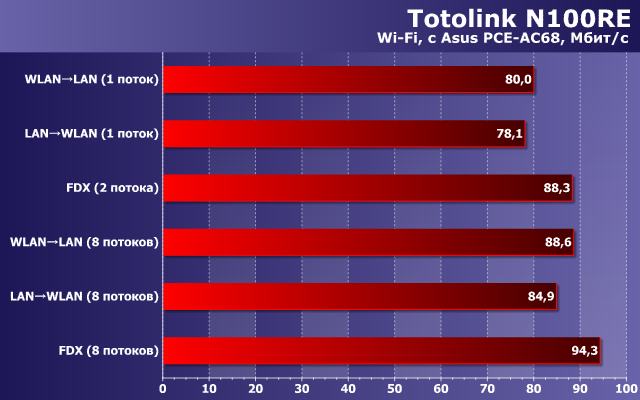

Для первого теста беспроводной точки доступа использовался наш обычный адаптер Asus PCE-AC68. Конечно, его сочетание с бюджетным роутером выглядит как минимум странно, но позволит нам сравнить устройства в одинаковых условиях. В частности, в этом тесте клиент и роутер располагались в одной комнате на расстоянии около четырех метров.

Вспоминая характеристики роутера, показанные скорости беспроводной связи на уровне 80-90 Мбит/с также можно считать хорошими.

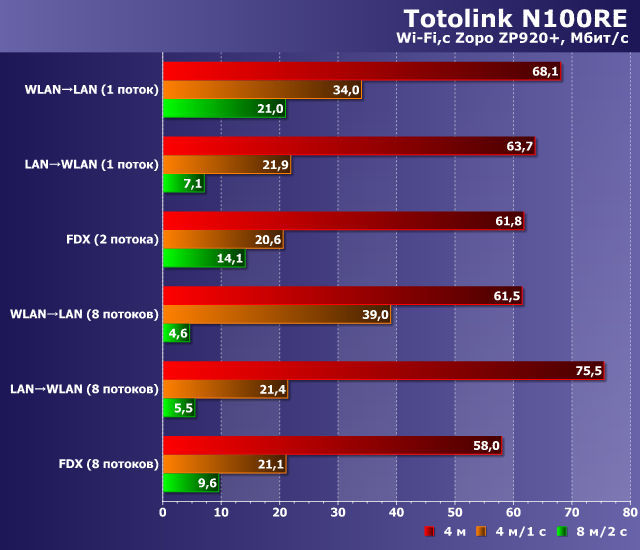

Более интересным в данном случае будет вопрос работы с мобильными устройствами и зоны покрытия. Его мы проверяем вместе со смартфоном Zopo ZP920+, оборудованным двухдиапазонным модулем с одной антенной. Для теста использовались три варианта взаимного расположения: четыре метра прямой видимости, четыре метра через одну стену и восемь метров через две стены.

Здесь роутеру уже похвастаться особо нечем. Если первая и вторая точки в целом еще неплохи, то в третьей скорость снижается значительно. С другой стороны, показанных нескольких мегабайт в секунду может быть вполне достаточно. Правда, надо понимать, что у недорогих смартфонов антенны и беспроводные модули могут быть «слабые», что негативно скажется на результатах на больших расстояниях.

В целом, роутер показал ожидаемую для своей конфигурации производительность. Что касается беспроводной связи, то не стоит требовать от бюджетной модели большой дальности, но учитывать эту характеристику при выборе, конечно, стоит.

Заключение

Беспроводной роутер Totolink N100RE можно считать характерным представителем бюджетного сегмента домашнего оборудования. Он имеет проводные порты на 100 Мбит/с и точку доступа со скоростью 150 Мбит/с в диапазоне 2,4 ГГц. Устройство получило интересный дизайн корпуса с расположением антенны на верхней панели. Встроенное программное обеспечение имеет все популярные в этом сегменте функции. С точки зрения производительности устройство можно использовать на тарифных планах до 100 Мбит/с включительно. Беспроводная точка доступа показывает хорошие для своих характеристик результаты по скорости работы на небольших расстояниях, но зона уверенного покрытия у нее относительно невелика.
